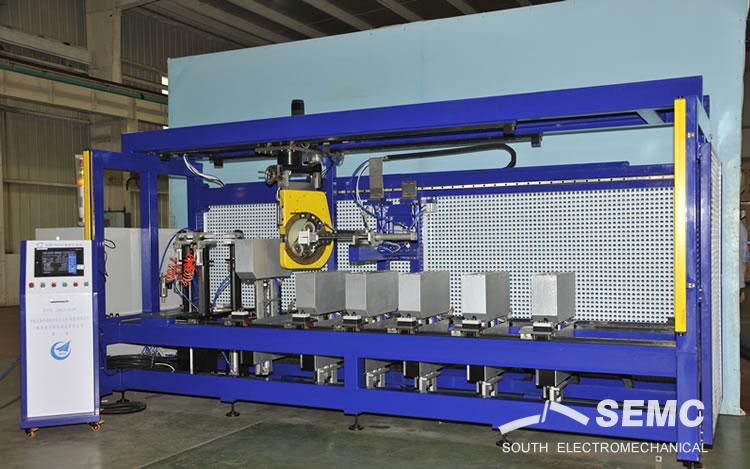

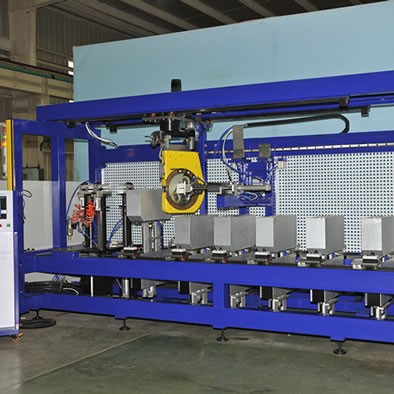

该设备是我公司为满足客户涨型前包带的电机线圈制造工艺而自主开发的，适应于跑道式线圈绝缘带包扎，解决普通工艺不能自动完成线圈鼻部绝缘包扎的问题。

可以在触摸屏上设定线圈长度，线圈圆弧段及直线段各段的包带速度及各层的叠包率，定义各段位置及包带顺序；包带张力采用电子恒张力控制；可按要求实现单盘带或双盘带包带及双向往返包带。

操作时，只需将绕制好的跑道型线圈放置在已调整好位置的气动夹持器上。缠好绝缘带，按动启动按钮即可自动对线圈进行包带。

设备按设定的数据完成出线端圆弧面包带，由操作人员进行引线处理后，按设备相应按钮，设备便自动完成线圈剩余部分的包带。包带过程中，设备将根据引线端绝缘带结合位置自动控制包带过程，满足客户对各层绝缘搭接要求。

主要技术参数

线圈长度                600~2,500mm

线圈宽度                180或280mm

叠包率                 0%-70%

绝缘层间梯度             1~50mm

张力设置(两路)            0~50N

包带头最大转速            220r/Min

绝缘带宽度              15~25mm

带盘直径                φ90mm

压缩空气                0.6Mpa
