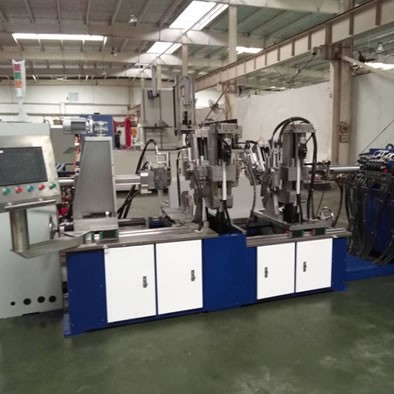

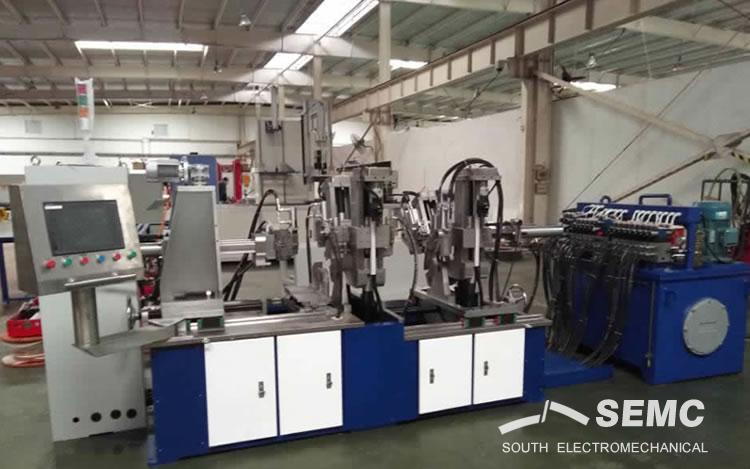

该设备主要用于发电机励磁线圈或直流电机线圈等的蛙式线圈的涨型工序。

一、本机特点

1. 采用与电机转子同轴机构，将线圈的技术参数直接按坐标输入。利用伺服系统电机驱动相关机构完成线圈的成型加工，满足各项技术参数要求。

2. 采用虚拟轴模式控制8个电机轴同时联动，成型过程动作协调柔和，杜绝导线绝缘损伤。配合方便灵活的人机操作界面对所有参数设置、修改和存储。适应不同的产品、不同批次的加工。

3. 采用两个独立的引线夹头，满足开口端引线的成型要求。

  二、主要技术参数

 1. 线圈直线段长度范围：                   150mm～1000mm

 2. 线圈上层边最大半径：                     450mm

 3. 线圈下层边最小半径：                     115mm

 4. 线圈截面尺寸(宽度x高度)（最大）：            15*35mm

 5. 直线段中心夹角（最大）：                  80o

 6. 开口端引线段中心夹角（最大）：              140o
