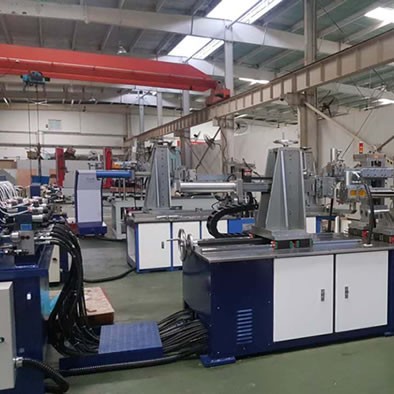

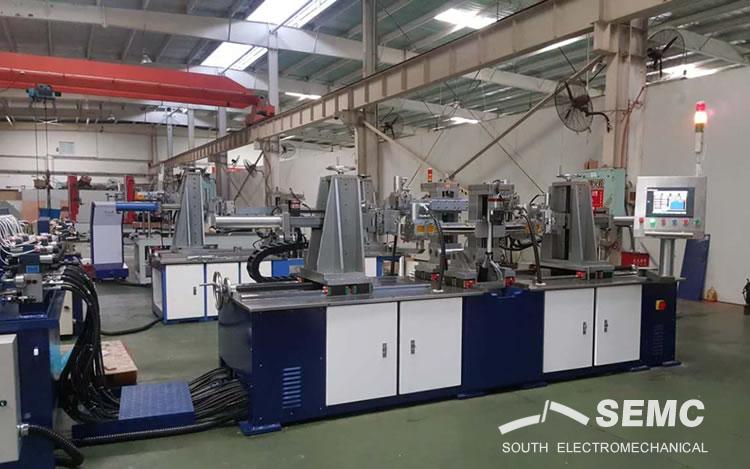

整体式两臂数控涨型机可广泛引用于各类直线边长小于1500mm的中小型高压电机、牵引电机、风电电机等的定子硬绕组线圈的成型工序。

一、本机特点

采用数字控制和机、电、液压联动技术, 自动连续完成线圈从梭型到成品的涨形加工过程。

用固定转轴方式，涨型臂绕转固定轴旋转，使得线圈直线边在成型过程中始终绕电机轴心旋转，可有效的保证线圈的尺寸。

有独特的梭形整形和对中功能，获得良好的直线边状态和端部对称度。

本机采用最新型的拼接式（胶木板）下顶弧装置，各种线圈涨形时不需要另外再做顶弧弧块。只需根据线圈弧型R大小，将胶木弧板任意组合。

二、主要技术参数                       SKZX-150 / SKZX-80

涨型前的线圈梭心距范围                400~2200 /180~1200mm

线圈直线边长度范围                    190~1500 / 150~800mm

线圈总宽范围:                           0~800 / 0~500mm

线圈上、下层边与中心线夹角最大值              65°/ 65°

线圈上层边圆弧半径范围                 155~3000 / 115~500mm

线圈下层边圆弧半径范围                 150~2800 / 105~400 mm

线圈直线部分夹钳截面              4*6~25*60mm / 4*6-20*30mm
